EDAC 防水连接器

6/13/2023    来源:    作者:中国竞猜网  浏览次数:523

EDAC根据市场需求和应用要求将旧有防水连接器做了全面升级,使得新品更加符合应用环境要求,更加稳定。我们以560系列为例,进行说明:


一:产品设计


1. 双弹片卡口设计-----使得对插锁扣更稳定,更好的保证防水密封性

2.内部套管卡扣式密封圈固定方式,支持预组装,保证了防水性同时降低组装成本

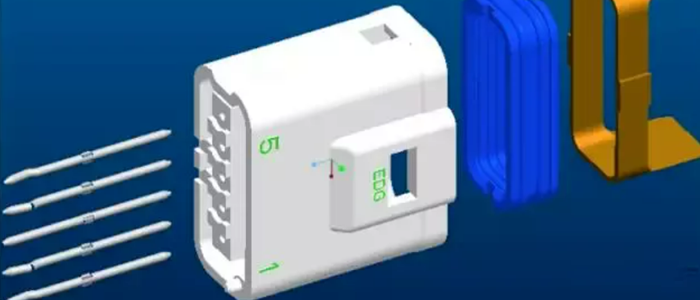

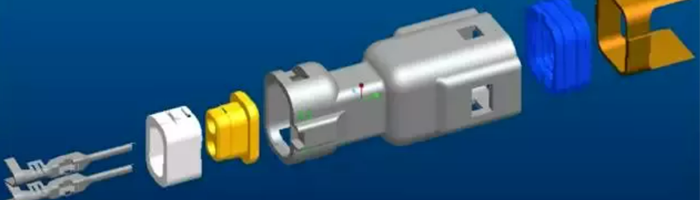

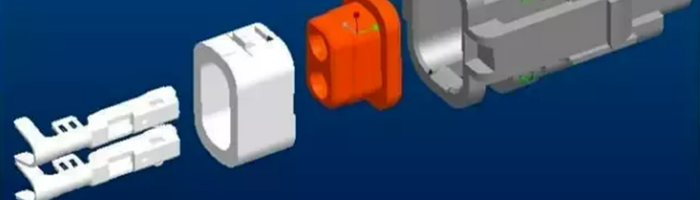

以下结构图,可以更好的说明内部设计优势:


公端

母端

PCB板端

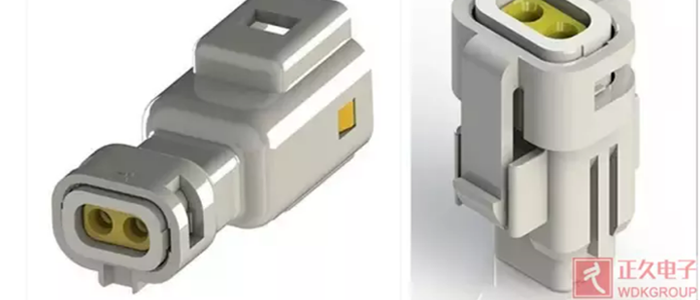

二:产品特征


560系列:


1.  IP67 认证

2.  双卡扣设计

3.  2.5mm 间距

4.  额定电流: 3A max, 250V

5.  防水圈预组装入胶壳

6.  内部导向防呆

7.  压接端子

8.  防水塞用于不使用的端子孔位

9.  可提供线缆预组装

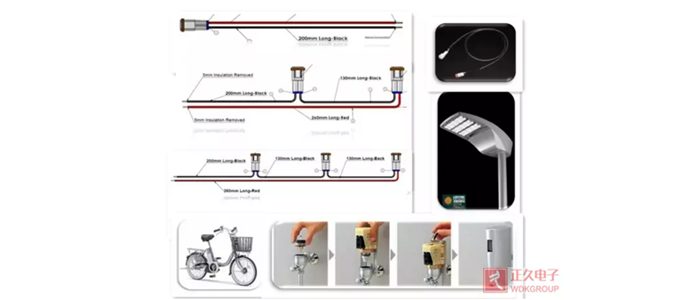

三:应用领域


防水系列连接器应用范围越来越广,包括汽车行业,太阳能安装,工业设备,户外照明、广播等应用。
